I2S协议

I2S（Inter-IC Sound，集成电路内置音频总线）是一种同步串行通信协议
通常用于在两个数字音频设备之间传输音频数RGBL

简介

I2S各模式下所需管脚数量（ESP32）
参考来源：https://docs.espressif.com/projects/esp-idf/zh_CN/stable/esp32/api-reference/peripherals/i2s.html

标准模式
- MCLK：
  - 主时钟线。该信号线可选，具体取决于从机，主要用于向 I2S 从机提供参考时钟。
  - 通常为256×Fs或512×Fs，用于内部PLL锁相
  - 如果从机设备能通过 BCLK（位时钟）自适应时钟，或自带高精度晶振，或低精度应用，则无需主机提供 MCLK
- BCLK/SCLK
  - 位时钟线，用于数据线的位时钟（BCLK - Bit Clock）。也称为串行时钟线（Serial Clock）。
  - 每次脉冲传输一位数据，决定数据速率
- LRCK / WS
  - 字（声道）选择线。通常用于识别声道（除 PDM 模式外）。
  - 当 LRCK 为“0”时，传输左声道数据；当为“1”时，传输右声道数据。
  - 其频率等于音频的采样率（如 44.1kHz），用于标识一个完整数据帧的开始
- DIN
  - 串行数据输入线。如果 DIN 和 DOUT 被配置到相同的 GPIO，数据将在内部回环。
- DOUT
  - 串行数据输出线。如果 DIN 和 DOUT 被配置到相同的 GPIO，数据将在内部回环。
  - 传输音频采样值
PDM 通信模式
- CLK：PDM 时钟线。
- DIN/DOUT：串行数据输入/输出线。

每个 I2S 控制器都具备以下功能，可由 I2S 驱动进行配置：

采样率：单声道每秒采样数据数量。
SCLK：源时钟频率，即时钟源的频率。
MCLK：主时钟频率，BCLK 由其产生。MCLK 信号通常作为参考时钟，用于同步 I2S 主机和从机之间的 BCLK 和 WS。
BCLK：
- 位时钟频率，一个 BCLK 时钟周期代表数据管脚上的一个数据位。
- 通过 i2s_std_slot_config_t::slot_bit_width 配置的通道位宽即为一个声道中的 BCLK 时钟周期数量，
- 因此一个声道中可以有 8/16/24/32 个 BCLK 时钟周期。
LRCK / WS：左/右时钟或字选择时钟。在非 PDM 模式下，其频率等于采样率。

💡 通常，MCLK 应该同时是采样率和 BCLK 的倍数。

标准模式
标准模式中有且仅有左右两个声道，驱动中将声道称为 slot。这些声道可以支持 8/16/24/32 位宽的采样数据

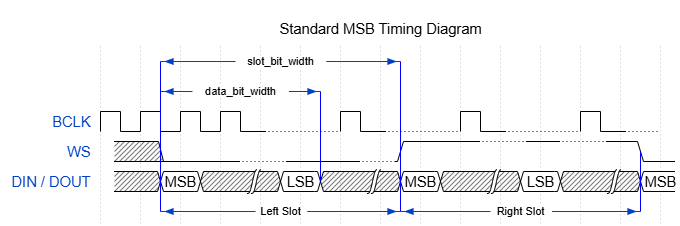

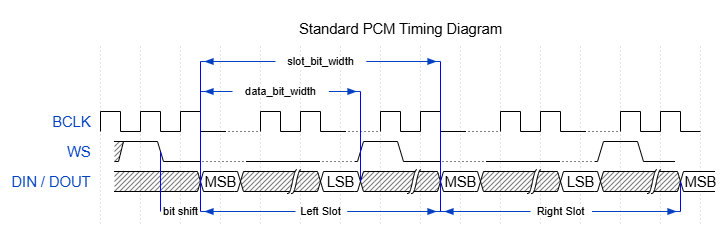

声道可用的通信格式有 Philips 格式\ MSB 格式\ PCM 帧同步

PDM模式
PDM（Pulse-density Modulation，脉冲密度调制）通过采样的方式将模拟信号数字化为 1 位精度的数字信号。
它以脉冲密度的方式呈现模拟信号的大小，即密度越高，对应的模拟信号值越大。
wavedrom (1).png

PDM转换PCM
PDM (脉冲密度调制)格式的数据通常可以经过以下几个步骤转换为 PCM (脉冲编码调制)格式：
- 低通滤波：用于还原模拟信号波形。一般采用 FIR 滤波器；
- 下采样：用于将 PDM 的过采样率降低到期望的 PCM 采样率。下采样可以用简单的抽值法实现；
- 高通滤波：用于去除信号的直流部分；
- 放大：用于调整转换后的 PCM 数据的増益。一般由转换后的 PCM 信号乘以一个系数得到最终 PCM 信号。

💡

无论原始 PDM 格式还是 PCM 格式，PDM 模式下的一个数据单元总是 16 比特的位宽。
例如，用原始 PDM 格式发送数据，那么您数组中的数据应该像这样排列：CH0 0x1234，CH1 0x5678，CH0 0x9abc，CH1 0xdef0。RX 方向同理。

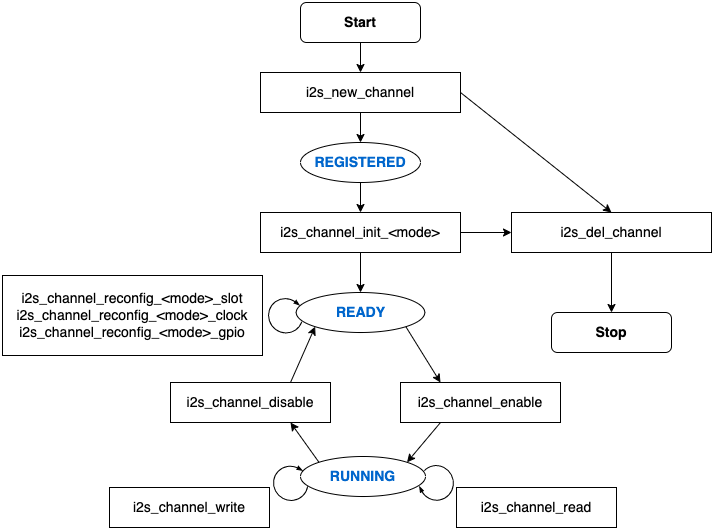

I2S通道有三种状态，分别为 registered（已注册）、 ready（准备就绪）和 running（运行中），它们的关系如下图所示：

// TODO
